隨著智能耳機的不斷發展，耳機按結構分為三段（不帶MIC）和四段（帶MIC），三段式耳機和四段式耳機的區別就是三段式的MIC和GND是連在一起的。

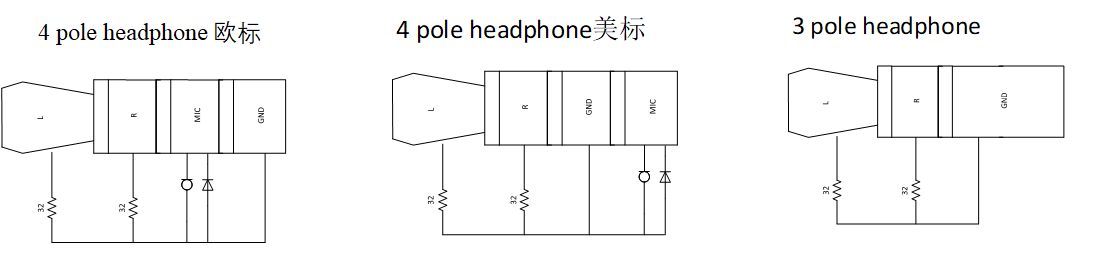

1.常見耳機的結構

三段（不帶mic）耳機有3個觸點，從最頂段開始依次為 左聲道、右聲道、公用的接地，耳機插頭分3.5mm和2.5mm兩種,目前大部分耳機接口采用的是3.5mm，但兩者并不通用，3.5mm耳機用在2.5mm耳機口設備上需要轉接頭；

四段（帶mic）耳機有四個觸點，它把接地那一節拆分成了兩部分。根據接頭上mic的位置不同分為歐標和美標，歐標又稱為國家標準（OMTP標準），華為，小米的大部分機型采用的就是歐標；美標又稱為國際標準（CTIA標準），典型的就是iPhone。四段式歐標從最頂段開始依次為 左聲道、右聲道、公用的接地，Mic（數字信號），美標從最頂段開始依次為 左聲道、右聲道、Mic（數字信號）、公用的接地。

2.耳機插入及類型檢測

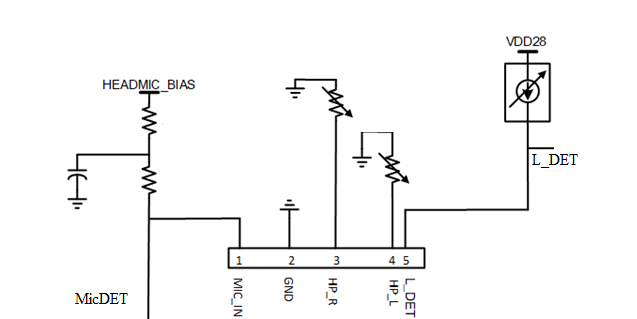

沒有標準下，耳機檢測腳L_DET，在耳機未插入的情況下，是和VDD連接在一起的，為高電壓。當耳機插入時，L_DET會和HP_L接觸，變?yōu)榈碗妷骸．?dāng)電路檢測L_DET到信號由1變成0的時候，系統認為耳機已經插入；當耳機拔出時，該端口信號由0變成1，系統則認為耳機已經插入?？筛鶕?jù)此信號的變化特點，判斷是耳機插入還是耳機拔出。

從結構圖可看出，三段式耳機和四段式耳機的區別就是三段式的MIC和GND是連在一起的，因此只要MIC = 0，即為三段式耳機，如果MIC上有電壓（根據MIC阻抗，一般電壓MicDET 引腳電壓在0.9V以上），則判定為四段式耳機。
