一、電源、地線

1、分 AGND 和 GND 二個地，AGND 在功放處或電池處和 GND 短接，可以消除共地引起的各種噪聲。

2、VDDIO、DACVDD 、RTCVDD 這幾個引腳輸出 3.3V，其中 VDDIO 帶負載能力強，可以用來給外部芯片供電；

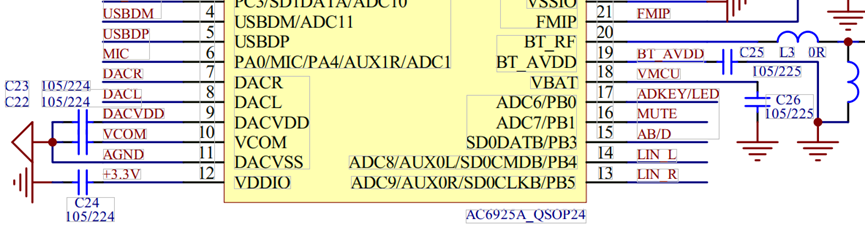

VCOM 輸出 1.5V；布局時，C22/C23/C24/C25/C26 盡量靠近相應管腳；如下圖。

3、VBAT 是電源引腳，輸入電壓不要超過 5V，如使用電池供電，要使用帶保護板的電池。

二、信號

1、晶振要靠近主控放置，走線不可以太長。晶振必須選擇，穩定性、一致性好，頻偏偏差：在 ±10PPM 以內；（推薦使用杰理配套晶振）。

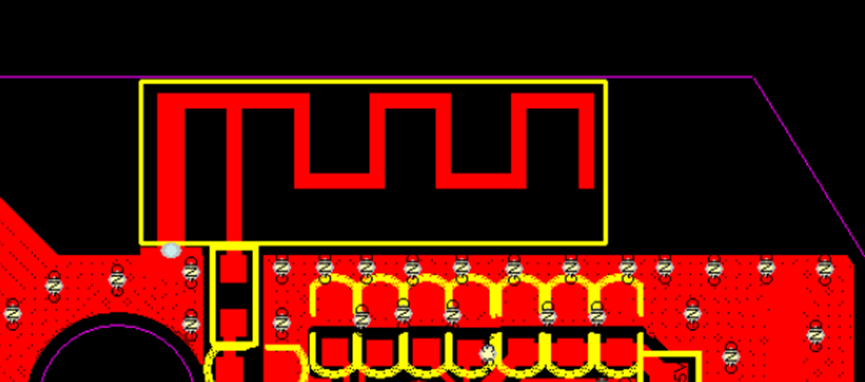

2、RF 天線必須放置在板邊，嚴禁被 GND 包裹，且正反面不能有金屬器件，采用三面鏤空方式（上、左、右），頂層和底層都要鏤空，如下圖。

三、預留升級測試點

1、開發設計時必須引出 VBAT、GND、DP、DM 四個升級測試點，其中AD15N系列預留VBAT PB9(UART_TRX) GND三個升級測試點，測試點位置需考慮方便治具的使用。（備注：大貨生產時，萬一出現軟件問題，在最壞的情況下，還可以通過治具進行芯片程序升級工作）。此項非常重要，設計過程中如有疑問請跟我們溝通確認；

四、 功放

1、MUTE 腳是功放靜音腳，接主控普通 IO 口控制。

2、AB/D 類引腳

（1）、有收音功能，該引腳接主控普通 IO 口，在收音模式 IO 輸出低電平，控制功放進 AB 類。在其他模式時，輸出高電平，控制功放進 D 類。

（2）、沒有收音功能，直接將該引腳拉高到 3.3V，控制在 D 類模式即可。

五、軟關機需要注意事項

1、ADKEY 按鍵，22K 電阻上拉必須接到 RTCVDD，待機功耗在 4UA 以內。不能上拉到 VDDIO。如果接到 VDDIO，待機功耗會有 70UA，這個是不能接受的。

2、軟關機項目，在測試過程中，一定要測試待機電流，這個非常重要。不然會存在待機時間短，長時間放置以后，開不了機。
